両面タイミングベルト

説明

両面タイミングベルトは、タイミングベルトやスーパートルクと同等の性能を持ち、ベルトの両側に歯がついています。軽量構造、スリップのないかみ合い伝動、低騒音などの特徴があり、多軸伝動や両面駆動に使用できます。

1.両面タイミングベルトのピッチと歯のタイプは、シンクロベルトと同じです。
2.両面タイミングベルトには2種類あります。

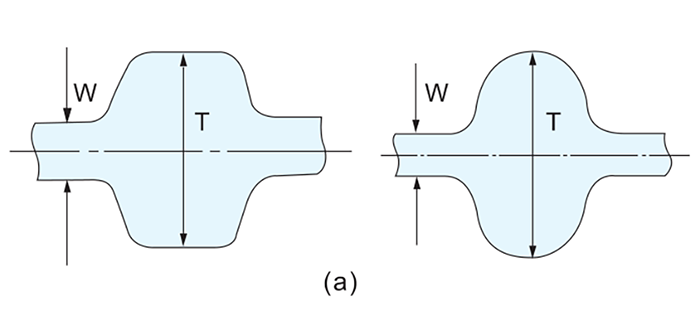

DA タイプ: 配置対称 (セクション a を参照)

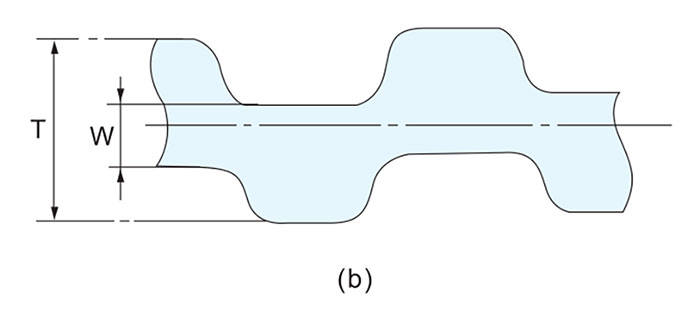

DBタイプ：配置オーバーラップ（セクションb参照）

注: 対称 (DA) とオーバーラップ (DB) の 2 種類を生成できます。

両面タイミングベルト、特定の仕様については、クライアントの図面またはサンプルに従って作成することもできます。

両面タイミングベルトの仕様

サイズ	ピッチ長	歯数
DS3M450-DS3M5598	450-5598	150-1866
DS5M450-DS5M5600	450-5600	90-1120
DS8M480-DS8M5600	480-5600	60-700
DS14M560-DS14M5600	560-5600	40-400
D3M450-D3M5598	450-5598	150-1866
D5M450-D5M5600	450-5600	90-1120
D8M480-D8M5600	480-5600	60-700
D14M560-D14M5600	560-5600	40-400
D178XL-D2204XL	452.12-5598.16	89-1102
D180L-D2201L	457.20-5591.18	48-587
D200H-D2200H	508-5588	40-440
D200XH-D2188XH	508-5556.25	23-250
DT5-450-DT5-5600	450-5600	90-1120
DT10-450-DT10-5600	450-5600	45-560
